一、概述
　　
　　歡迎您選用信量牌YCK系列永磁式料位器。
　　
　　信量電子將基本的電磁感應現象和簡單的機械擺動相結合，運用到料位測控之中，原創一種全新料位器——永磁式料位器。這種測控方式故障率低，原理簡單、可靠耐用。
　　
　　YCK系列永磁式料位器屬全新的機電式，既可靠又耐用，已獲得國家發明專利（ZL201110054676.5）、外觀專利等多項專利授權，成功申報PCT國際專利，并進入美國、歐盟、日本、加拿大、澳大利亞、韓國、俄羅斯、巴西等主要國家和經濟體的專利保護。
　　
　　YCK系列永磁式料位器，以其高可靠、免維護、長壽命等一系列獨特的優越性，成為阻旋式及電容式料位器的升級版，成為進口料位器的替代優化版，為您提供了一種更優、更省、更貼心的選擇。
　　
　　二、工作原理
　　
　　永磁式料位器由永磁體擺桿、電磁鐵、電子模塊等組成。以電子模塊控制電磁鐵周期性的通電與斷電，電磁鐵通電即“電生磁”，與永磁體擺桿因同性相斥而產生電磁推力，并將永磁體擺桿向外推開；電磁鐵斷電即“磁生電”，將永磁體擺桿回?cái)[信號變?yōu)殡娦盘?hào)，電子模塊將此電信號分析并判斷出永磁體擺桿的擺動狀態，進而判斷出有無物料，并經一定延時后對外輸出開關量信號。
　　
　　三、產品特點
　　
　　高可靠、超靈敏：采用無形的電磁力驅動，較機械力驅動的阻旋式，可動部件少，結構簡單，動作可靠，根除了機械磨損及故障隱患；因探測桿在任何形態物料中擺動的頻率均與空氣中的不同，故能檢測幾乎所有物料（測粉料更具優勢），且無需隨被測物料變化而調節靈敏度。電磁推斥力及不停地敲擊，可克服物料粘附力，不受溫濕度的影響，因此可靠性、靈敏度、適用性都大幅提高。
　　
　　低功耗、高安全：電磁鐵只需瞬間通電，又通過永磁體提高了電能轉化率，單個功耗在0.1~0.5W，僅為阻旋式的1/20左右，是目前市場上能耗較低的綠色低碳產品。在設計上采用了短路保護裝置，可采用24V安全電源（阻旋式多為220V），讓安裝接線調試更省心、更安全。避免了阻旋式易出現的燒電機等消防安全隱患。
　　
　　耐高溫、承高壓：采用全不銹鋼外殼和靜密封，堅固耐磨，克服了阻旋式的旋轉密封不抗壓、易泄漏的弊端，防護等級達到IP67，能防塵、防水，抗振能力好。選用耐高溫的永磁體和電磁線圈，可耐600度以上的高溫。
　　
　　易安裝、免維護：體積小，發運配送快捷；接線形式靈活（有二、三、四、五線制可選），可頂（吊）裝或壁（橫）裝，安裝簡單且高度可調；無堵卡燒電機之憂及靈敏度調節之煩，能自潔、免調試，維護及使用成本在料位器產品中較低。
　　
　　適用廣、壽命長：如上所述，永磁式能適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可長期通電安全可靠工作，使用壽命長達10年。
　　
　　四、適用范圍
　　
　　YCK永磁式料位器可適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可廣泛應用于糧油、飼料、畜牧、建材、水泥、煤炭、電力、化工、化肥、冶金、礦山、塑料、機械等行業，與信號燈、繼電器、報警器等連接使用，滿足各種物位檢測和自動控制的需要。
　　

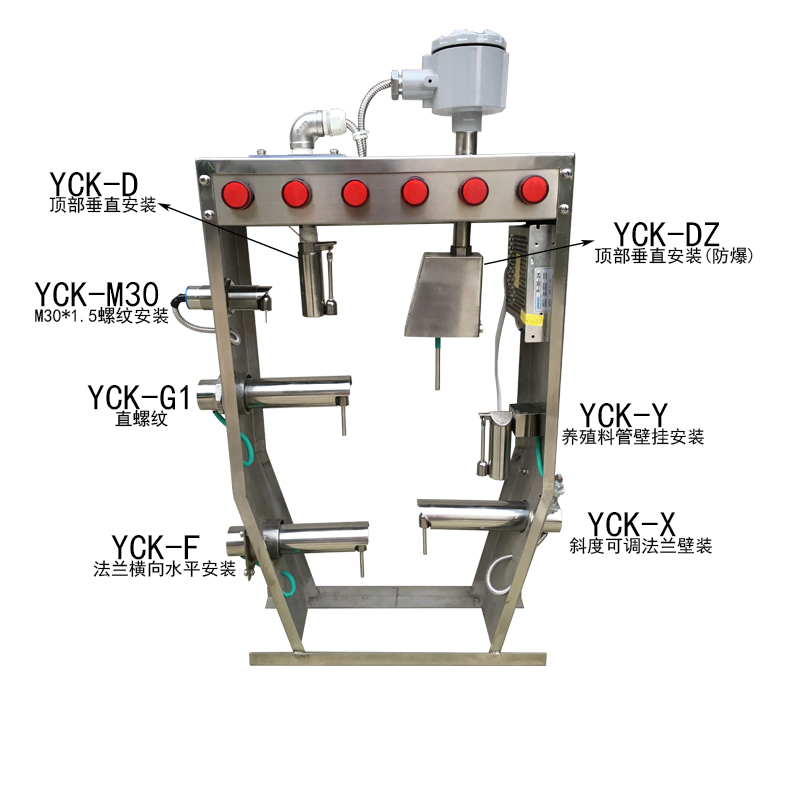

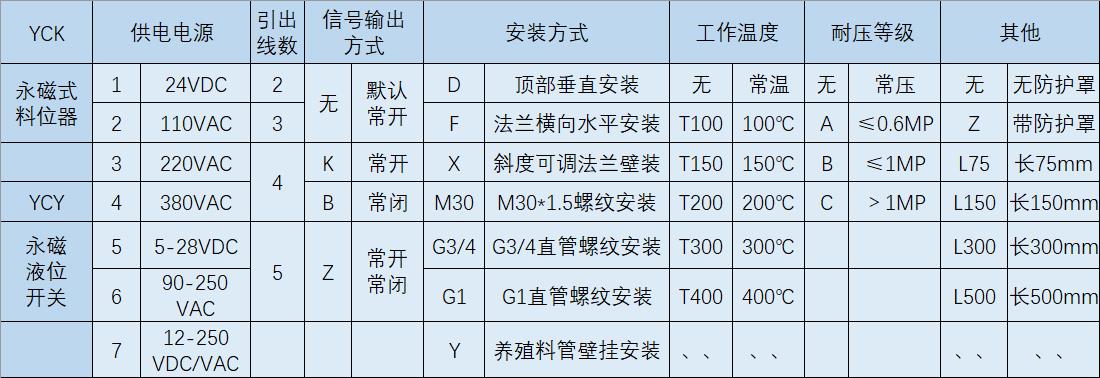

　　五、產品型號及分類

　　

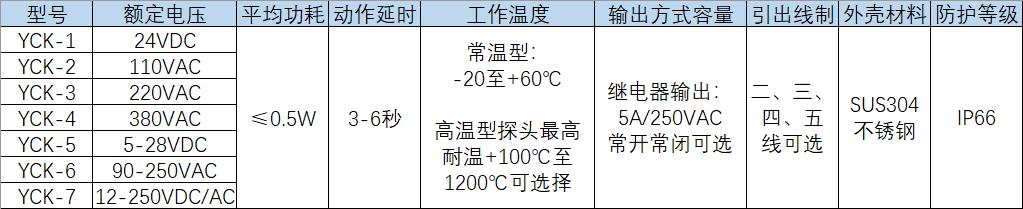

　　六、技術參數

　　
　　七、安裝、接線及使用注意事項
　　

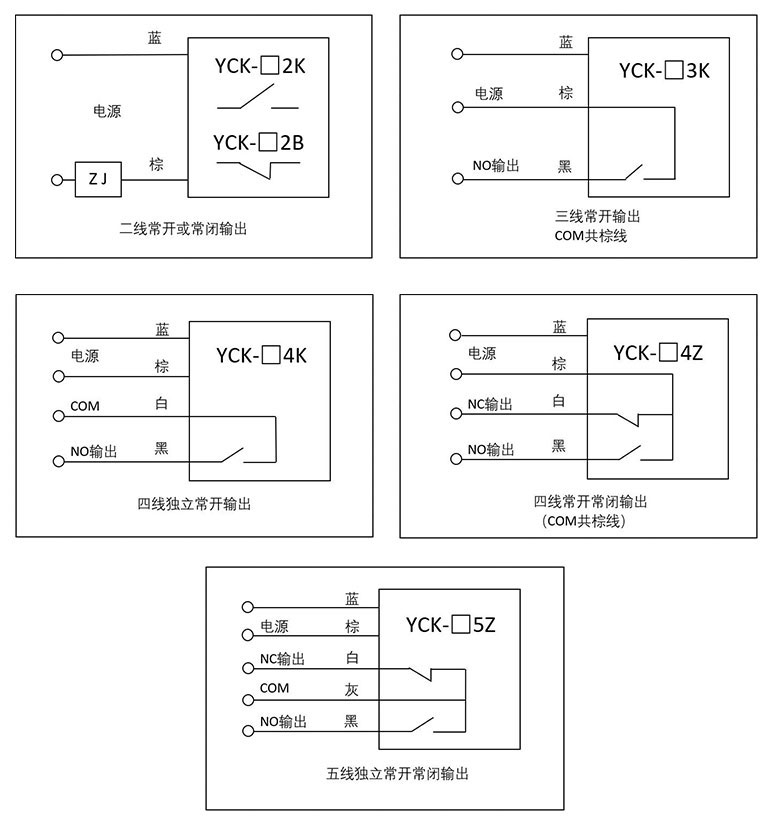

　　1、YCK-13/33D料位器的接線方法見圖3。在接通電源前，應檢查接線是否正確，核對電壓數是否為額定電壓。并且負載中的電流不允許超過最大輸出電流，更不允許短路。
　　
　　2、YCK-13/33D直流24V永磁式料位器為繼電器自由輸出，當棕線接V+、藍線接V-、黑線輸出V+即PNP輸出，反之輸出V-為NPN輸出。
　　
　　3、分體式料位器電子模塊安裝在倉外常溫處，檢測探頭安裝倉內高溫處，并通過二芯線相連（按顏色對接）。
　　

　　4、料位器如輸出不能滿足用戶需求，可加中間繼電器進行擴展。

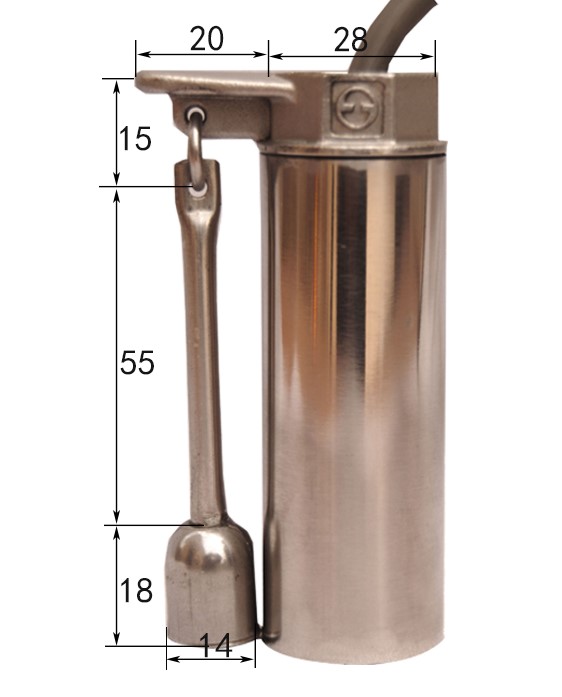

　　圖1  YCK-13/33D型料位器外形尺寸圖

　

　　
　　八、服務與支持
　　
　　信量電子鄭重承諾，所有產品質保期延長至2年，2年內出現質量問題包換，徹底除去您的后顧之憂，讓您選得放心、用得省心！
　　
　　九、定貨須知
　　
　　1、永磁式料位器延時閉合與延時斷開一般都為3-6 秒，用戶需要其它延時需注明延時時間。
　　
　　2、永磁式料位器通常的輸出方式為三線常開，如需其他輸出請注明。
　　
　　3、本產品的常規長度均標注在安裝尺寸圖中，如需其他長度請注明。
　　
