詳情介紹:
一、概述
歡迎您選用信量牌YCK系列永磁式料位器。
信量電子將基本的電磁感應現象和簡單的機械擺動相結合，運用到料位測控之中，原創一種全新料位器——永磁式料位器。這種測控方式故障率低，原理簡單、可靠耐用。
YCK系列永磁式料位器屬全新的機電式，既可靠又耐用，已獲得國家發明專利（ZL201110054676.5）、外觀專利等多項專利授權，成功申報PCT國際專利，并進入美國、歐盟、日本、加拿大、澳大利亞、韓國、俄羅斯、巴西等主要國家和經濟體的專利保護。
YCK系列永磁式料位器，以其高可靠、免維護、長壽命等一系列特性，成為阻旋式及電容式料位器的升級版，成為進口料位器的替代版，為您提供了一種更省、更貼心的選擇。
YCK-M18永磁式料位器，是普通市面上電容式料位器的替代品，螺紋的設計讓它能方便替換掉相同口徑的電容式料位器，讓用戶省心。它較進口電容式料位器可靠性更高，價位更合理，是各種糧油、飼料適用的料位器。
二、工作原理
永磁式料位器由永磁體擺桿、電磁鐵、電子模塊等組成。以電子模塊控制電磁鐵周期性的通電與斷電，電磁鐵通電即“電生磁”，與永磁體擺桿因同性相斥而產生電磁推力，并將永磁體擺桿向外推開；電磁鐵斷電即“磁生電”，將永磁體擺桿回擺信號變為電信號，電子模塊將此電信號分析并判斷出永磁體擺桿的擺動狀態，進而判斷出有無物料，并經一定延時后對外輸出開關量信號。
三、產品特點
高可靠、超靈敏：采用無形的電磁力驅動，較機械力驅動的阻旋式，可動部件少，結構簡單，動作可靠，根除了機械磨損及故障隱患；因探測桿在任何形態物料中擺動的頻率均與空氣中的不同，故能檢測幾乎所有物料（測粉料更具優勢），且無需隨被測物料變化而調節靈敏度。電磁推斥力及不停地敲擊，可克服物料粘附力，不受溫濕度的影響，因此可靠性、靈敏度、適用性都大幅提高。
低功耗、高安全：電磁鐵只需瞬間通電，又通過永磁體提高了電能轉化率，單個功耗在0.1~0.5W，僅為阻旋式的1/20左右，是目前市場上能耗低的綠色低碳產品。在設計上采用了短路保護裝置，可采用24V安全電源（阻旋式多為220V），讓安裝接線調試更省心、更安全。避免了阻旋式易出現的燒電機等消防安全隱患。
耐高溫、承高壓：采用全不銹鋼外殼和靜密封，堅固耐磨，克服了阻旋式的旋轉密封不抗壓、易泄漏的弊端，防護等級達到IP67，能防塵、防水，抗振能力好。選用耐高溫的永磁體和電磁線圈，可耐600度以上的高溫。
易安裝、免維護：體積小，發運配送快捷；接線形式靈活（有二、三、四、五線制可選），可頂（吊）裝或壁（橫）裝，安裝簡單且高度可調；無堵卡燒電機之憂及靈敏度調節之煩，能自潔、免調試，維護及使用成本在料位器產品中低。
適用廣、壽命長：如上所述，永磁式能適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可長期通電安全可靠工作，使用壽命長達10年。
四、適用范圍
YCK永磁式料位器可適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可廣泛應用于糧油、飼料、畜牧、建材、水泥、煤炭、電力、化工、化肥、冶金、礦山、塑料、機械等行業，與信號燈、繼電器、報警器等連接使用，滿足各種物位檢測和自動控制的需要。
五、產品型號及分類
六、技術參數
七、接線圖
2.吊裝式安裝架可用法蘭板加DN15鋼管，固定方式可靈活多樣。如需上下調節，可用DN20的鋼管做套管并用螺絲頂緊即可。
3.料位器的接線方法見接線圖。在接通電源前應檢查接線是否正確，核對電壓數是否為額定電壓。并且負載中的電流不允許超過輸出電流，更不允許短路。
4.YCK-13型本產品為繼電器自由輸出，當棕線接V+、藍線接V-、黑線輸出V+即PNP輸出，反之棕線接V-、藍線接V+、黑線輸出V-為NPN輸出。
5.耐溫型料位器電子模塊安裝在倉外常溫處，檢測探頭安裝倉內高溫處，并通過二芯線相連（按顏色對接）。
6.料位器如輸出不能滿足用戶需求，可加中間繼電器進行擴展。
1.本產品延時閉合與延時斷開一般都為3-6秒，用戶需要其它延時需注明。
2.本產品的常規輸出方式為三線常開輸出，如需其他輸出請注明。
3.本產品的常規長度均標注在安裝尺寸圖中，如需其他長度請注明。
湖南信量電子有限公司
電話：0730-8568883
傳真：0730-8573861
地址：湖南省岳陽市君山工業園區C區15號（標準化廠房三期14棟）
郵編：414002
Email：1264626991 qq.com
淘寶店鋪：湖南信量電子（企業店鋪）
歡迎您選用信量牌YCK系列永磁式料位器。
信量電子將基本的電磁感應現象和簡單的機械擺動相結合，運用到料位測控之中，原創一種全新料位器——永磁式料位器。這種測控方式故障率低，原理簡單、可靠耐用。
YCK系列永磁式料位器屬全新的機電式，既可靠又耐用，已獲得國家發明專利（ZL201110054676.5）、外觀專利等多項專利授權，成功申報PCT國際專利，并進入美國、歐盟、日本、加拿大、澳大利亞、韓國、俄羅斯、巴西等主要國家和經濟體的專利保護。
YCK系列永磁式料位器，以其高可靠、免維護、長壽命等一系列特性，成為阻旋式及電容式料位器的升級版，成為進口料位器的替代版，為您提供了一種更省、更貼心的選擇。
YCK-M18永磁式料位器，是普通市面上電容式料位器的替代品，螺紋的設計讓它能方便替換掉相同口徑的電容式料位器，讓用戶省心。它較進口電容式料位器可靠性更高，價位更合理，是各種糧油、飼料適用的料位器。
二、工作原理
永磁式料位器由永磁體擺桿、電磁鐵、電子模塊等組成。以電子模塊控制電磁鐵周期性的通電與斷電，電磁鐵通電即“電生磁”，與永磁體擺桿因同性相斥而產生電磁推力，并將永磁體擺桿向外推開；電磁鐵斷電即“磁生電”，將永磁體擺桿回擺信號變為電信號，電子模塊將此電信號分析并判斷出永磁體擺桿的擺動狀態，進而判斷出有無物料，并經一定延時后對外輸出開關量信號。
三、產品特點
高可靠、超靈敏：采用無形的電磁力驅動，較機械力驅動的阻旋式，可動部件少，結構簡單，動作可靠，根除了機械磨損及故障隱患；因探測桿在任何形態物料中擺動的頻率均與空氣中的不同，故能檢測幾乎所有物料（測粉料更具優勢），且無需隨被測物料變化而調節靈敏度。電磁推斥力及不停地敲擊，可克服物料粘附力，不受溫濕度的影響，因此可靠性、靈敏度、適用性都大幅提高。
低功耗、高安全：電磁鐵只需瞬間通電，又通過永磁體提高了電能轉化率，單個功耗在0.1~0.5W，僅為阻旋式的1/20左右，是目前市場上能耗低的綠色低碳產品。在設計上采用了短路保護裝置，可采用24V安全電源（阻旋式多為220V），讓安裝接線調試更省心、更安全。避免了阻旋式易出現的燒電機等消防安全隱患。
耐高溫、承高壓：采用全不銹鋼外殼和靜密封，堅固耐磨，克服了阻旋式的旋轉密封不抗壓、易泄漏的弊端，防護等級達到IP67，能防塵、防水，抗振能力好。選用耐高溫的永磁體和電磁線圈，可耐600度以上的高溫。
易安裝、免維護：體積小，發運配送快捷；接線形式靈活（有二、三、四、五線制可選），可頂（吊）裝或壁（橫）裝，安裝簡單且高度可調；無堵卡燒電機之憂及靈敏度調節之煩，能自潔、免調試，維護及使用成本在料位器產品中低。
適用廣、壽命長：如上所述，永磁式能適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可長期通電安全可靠工作，使用壽命長達10年。
四、適用范圍
YCK永磁式料位器可適用于各種物料（固體、液體）的物位檢測，能適應于各種溫濕度、壓力、粉塵等復雜、惡劣的工況環境，可廣泛應用于糧油、飼料、畜牧、建材、水泥、煤炭、電力、化工、化肥、冶金、礦山、塑料、機械等行業，與信號燈、繼電器、報警器等連接使用，滿足各種物位檢測和自動控制的需要。
五、產品型號及分類

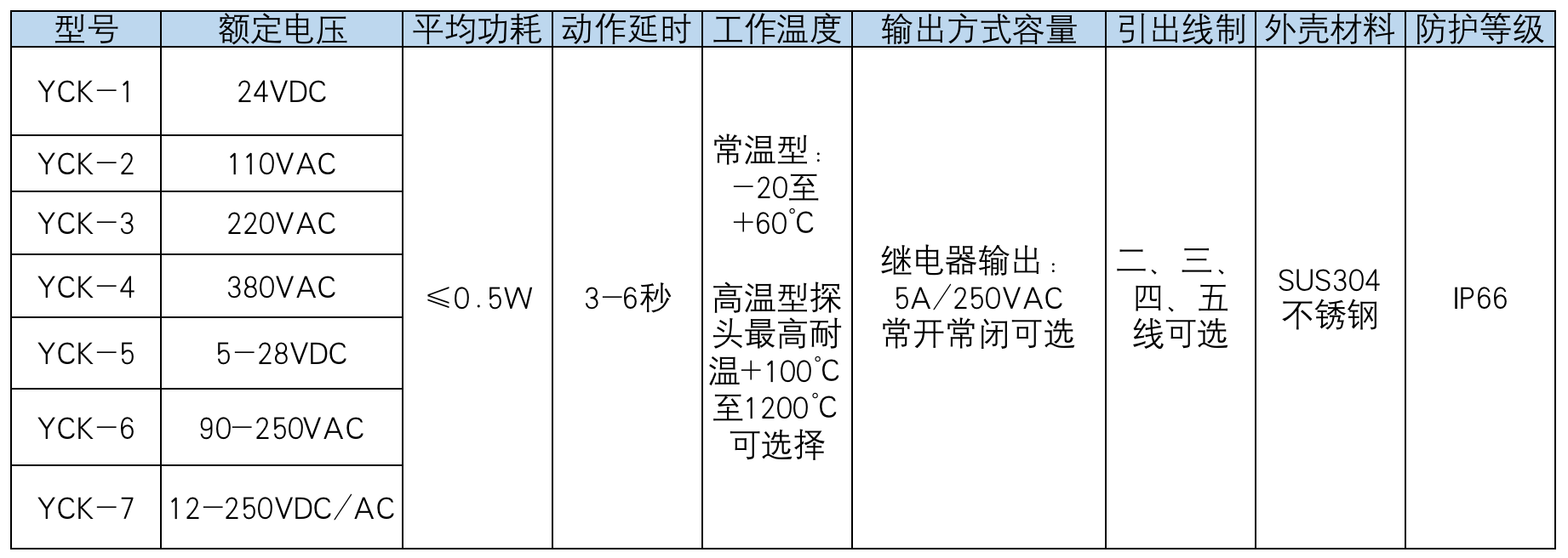

六、技術參數

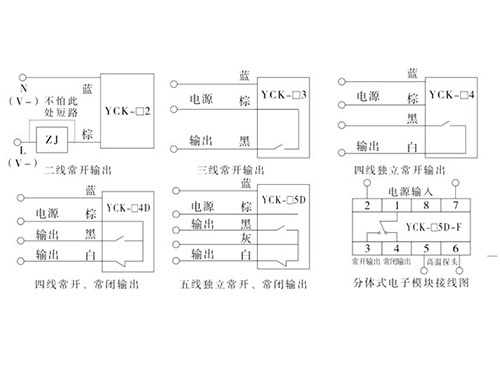

七、接線圖
八、安裝、接線及注意事項
1.永磁式料位器可采取頂部豎裝、側壁模裝等多種形式。安裝時需保持料位器傾斜度不超過15度，料位器外殼應接地良好。2.吊裝式安裝架可用法蘭板加DN15鋼管，固定方式可靈活多樣。如需上下調節，可用DN20的鋼管做套管并用螺絲頂緊即可。
3.料位器的接線方法見接線圖。在接通電源前應檢查接線是否正確，核對電壓數是否為額定電壓。并且負載中的電流不允許超過輸出電流，更不允許短路。
4.YCK-13型本產品為繼電器自由輸出，當棕線接V+、藍線接V-、黑線輸出V+即PNP輸出，反之棕線接V-、藍線接V+、黑線輸出V-為NPN輸出。
5.耐溫型料位器電子模塊安裝在倉外常溫處，檢測探頭安裝倉內高溫處，并通過二芯線相連（按顏色對接）。
6.料位器如輸出不能滿足用戶需求，可加中間繼電器進行擴展。
圖1 YCK-M18螺紋外形尺寸圖
圖2 YCK-M18側面圖
九、定貨須知1.本產品延時閉合與延時斷開一般都為3-6秒，用戶需要其它延時需注明。
2.本產品的常規輸出方式為三線常開輸出，如需其他輸出請注明。
3.本產品的常規長度均標注在安裝尺寸圖中，如需其他長度請注明。
